Bộ khuếch đại cảm biến dòng điện hai chiều không trôi, AiP8199

1、Giới thiệu

Bộ khuếch đại cảm biến dòng điện là loại bộ khuếch đại phát hiện dòng điện bằng cách đo độ sụt điện áp trên một điện trở trong đường dẫn dòng điện, và chúng thường được sử dụng trong các ứng dụng như điều khiển động cơ, chiếu sáng LED và quản lý nguồn điện. i- IC AiP8199 của CORE là một bộ khuếch đại cảm biến dòng điện hai chiều, không trôi, cảm nhận điện áp trên điện trở cảm biến trong phạm vi điện áp chế độ chung từ -0,2V đến 30V. Nó cung cấp sáu tùy chọn khuếch đại cố định và có thể được sử dụng để thay thế trực tiếp cho INA199, thường được sử dụng trong cảm biến dòng điện phía cao và phía thấp, sạc pin và hệ thống quản lý nguồn.

2、Đặc trưng

Điện áp bù đầu vào: ±200uV (tối đa)
Dải điện áp chế độ chung đầu vào: -0,2V đến 30V
Điện áp nguồn: 2,7V đến 30V
Đặc tính độ chính xác và độ trôi bằng không:
Sai số khuếch đại ±1% (tối đa, ở nhiệt độ tối đa)
Độ trôi offset tối đa 0,5μV/°C.
Độ trôi khuếch đại tối đa là 10ppm/°C.
Hệ số khuếch đại điện áp đầu ra:
50V/V (AiP8199A1)
100V/V (AiP8199A2)
200V/V (AiP8199A3)
Dòng điện nguồn: 110uA (điển hình)
Đầu ra từ đường ray này sang đường ray khác
Phạm vi nhiệt độ: -40°C đến 125°C
Thông tin đóng gói: SOT363
Mức độ chống tĩnh điện (ESD): 4KV- HBM

Lĩnh vực ứng dụng

Khi các hệ thống "vòng hở" truyền thống ngày càng được thay thế bằng các hệ thống "vòng kín" hiệu quả và ổn định hơn, việc cảm biến dòng điện trở nên ngày càng quan trọng trong nhiều ứng dụng. Bộ khuếch đại cảm biến dòng điện hai chiều không trôi—AiP8199—được giới thiệu bởi i-CORE có thể được triển khai trong nhiều kịch bản khác nhau, bao gồm hệ thống quản lý tòa nhà (BMS), thuốc lá điện tử, thiết bị động cơ, thiết bị điều khiển công nghiệp, bộ sạc không dây, máy tính xách tay và thiết bị viễn thông.

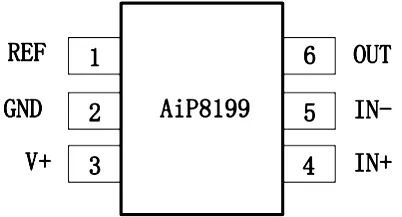

Cấu hình chân

SOT363

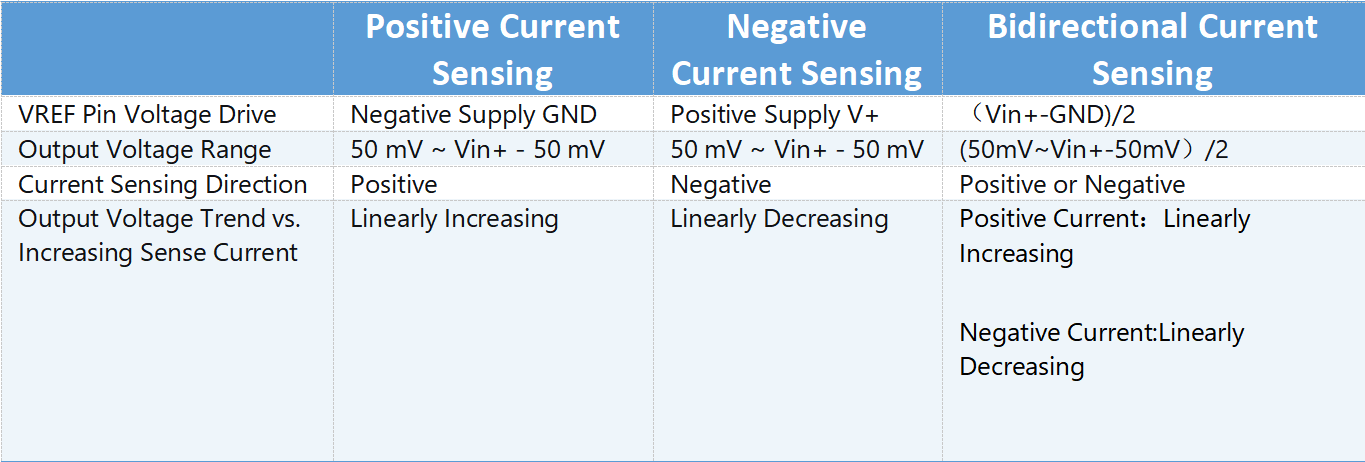

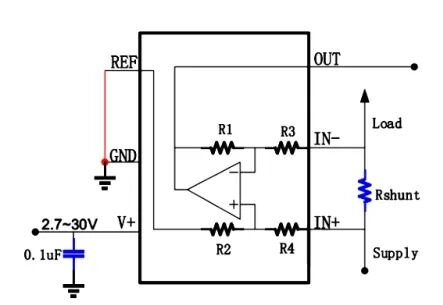

Cảm biến dòng điện dương

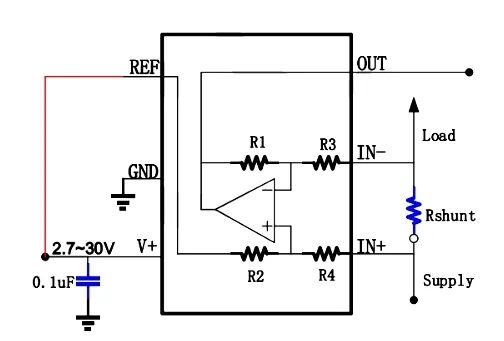

Cảm biến dòng điện âm

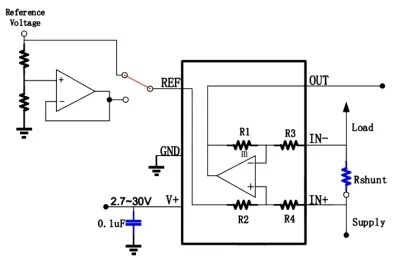

Cảm biến dòng điện hai chiều

Kết luận

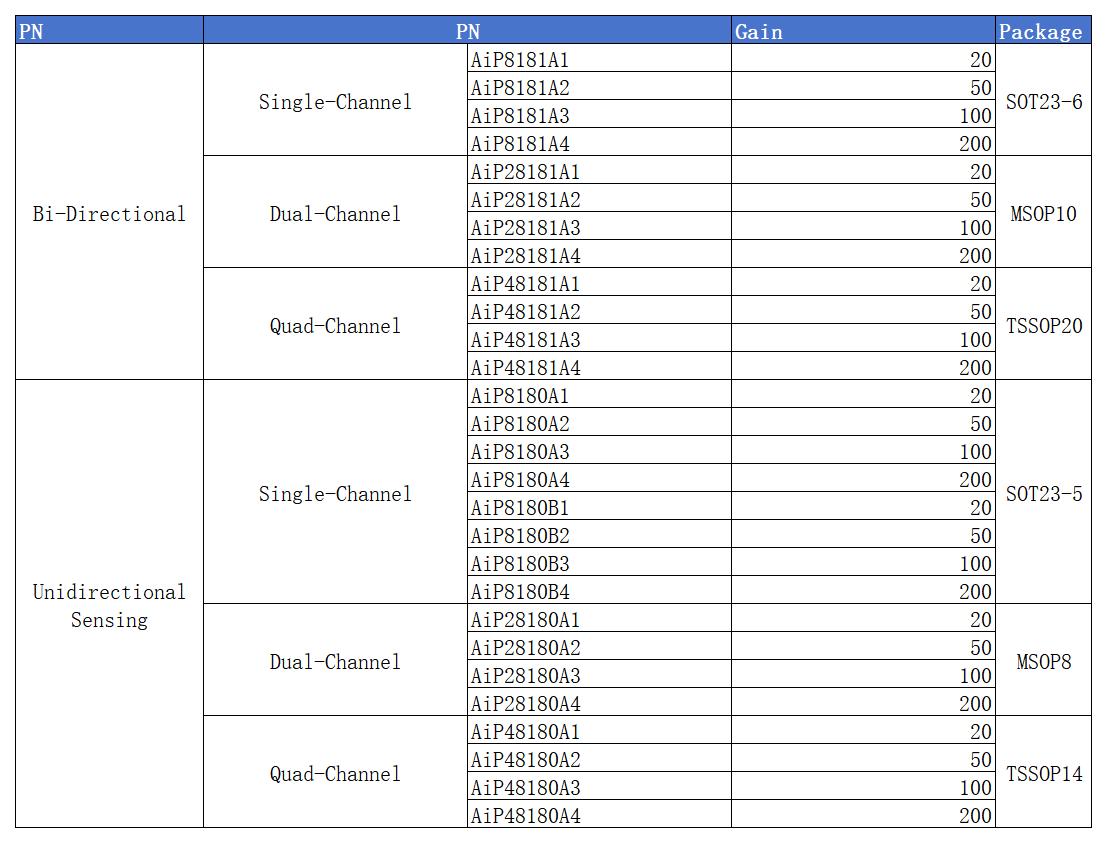

i-CORE sẽ tiếp tục giới thiệu thêm nhiều sản phẩm khuếch đại cảm biến dòng điện cạnh tranh hơn trong tương lai, tương thích với các thiết bị như INA180 và INA181. Hãy đón chờ!
